p3d小课堂：patchwork3d车缝线的制作流程

如何制作车缝线

1. 开启 p3d，汇入模型 (请汇入 catia v5 档案 _ seam_test.catproduct)

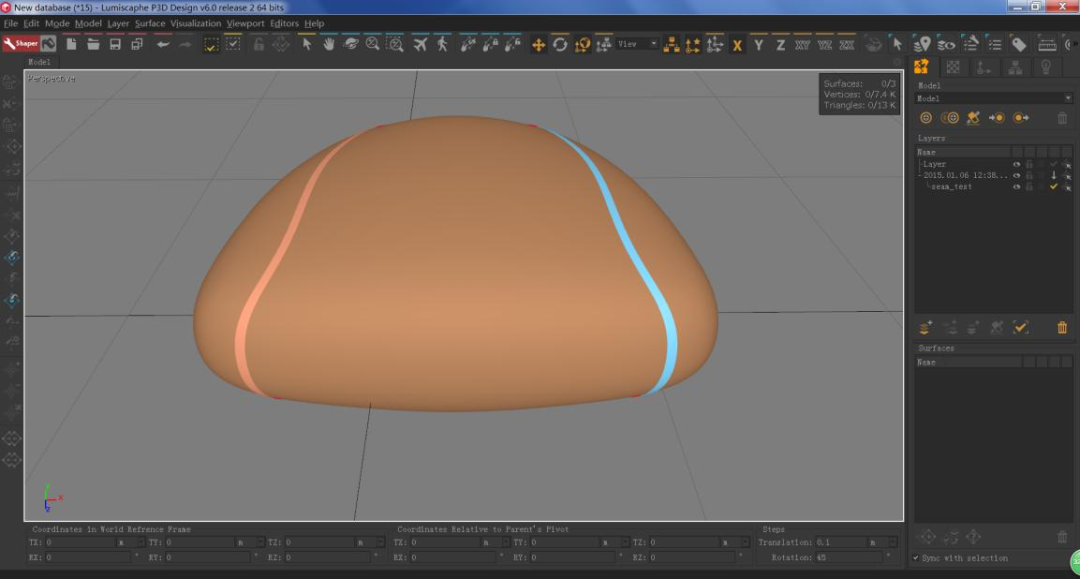

2. 整理模型 (取消参考面，反转车缝线，并且把车缝线拉开一点，避免重迭)

ps. 所需车缝线的面，请在 cad 软件中先行切好，约未来的线宽即可。

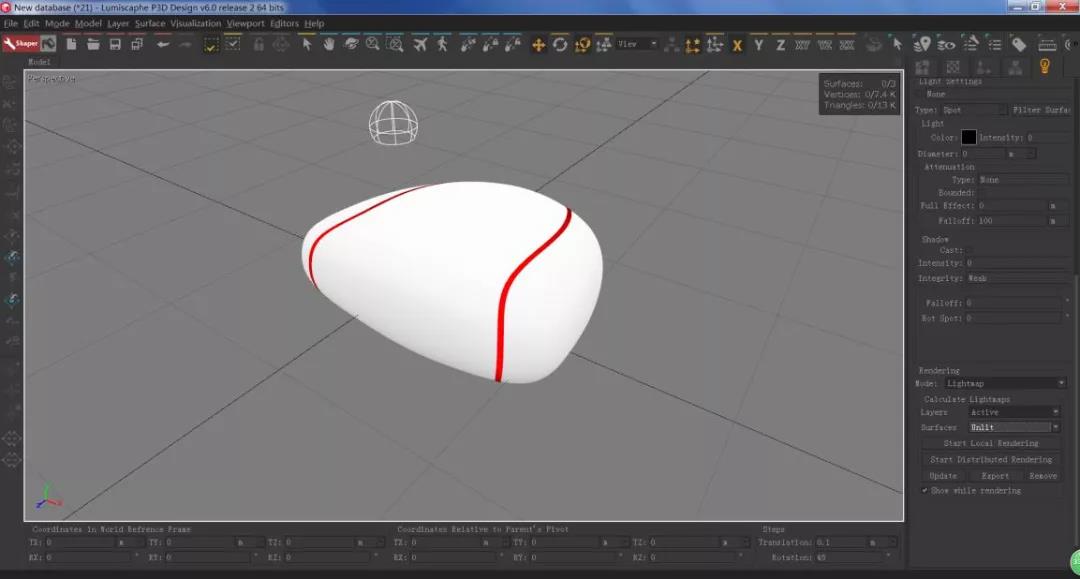

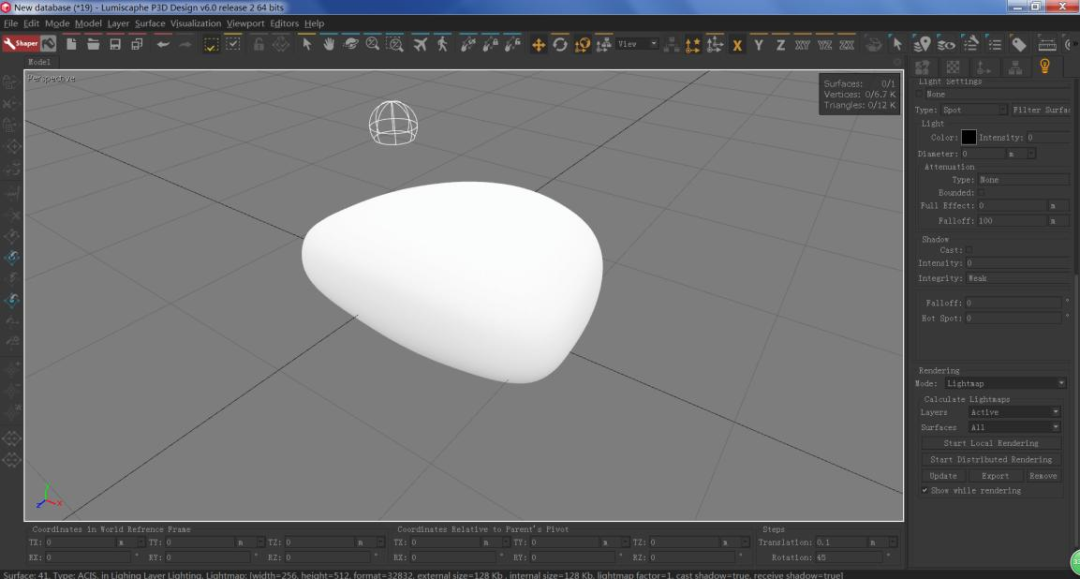

3. 请先将车缝线 hide 起来进行打光

4. unhide车缝线后，在选unlit在算一次

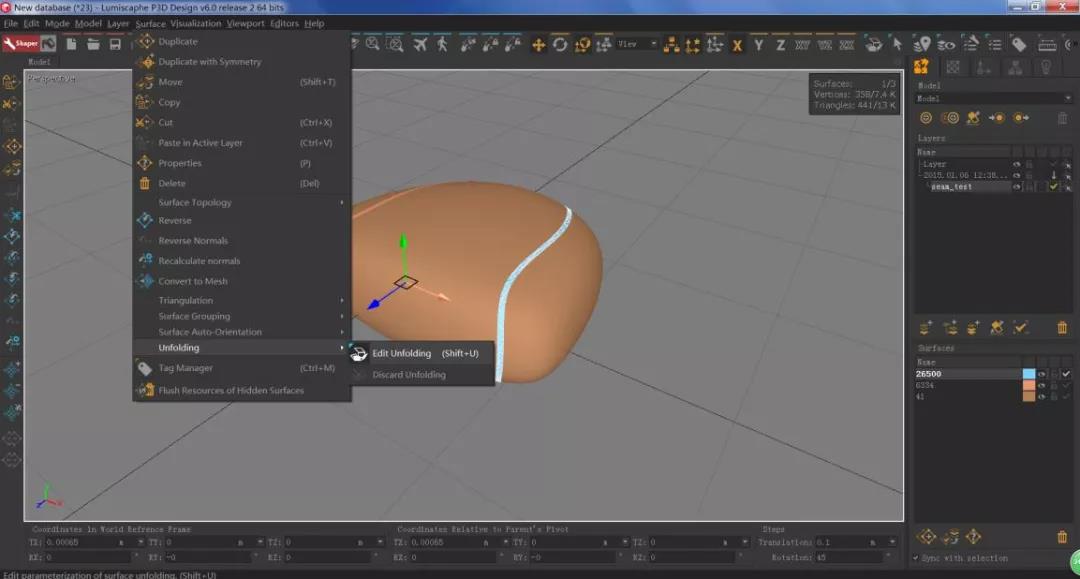

5. 调整调整车缝线unfolding选择一条车缝线，选取surface > unfolding > edit unfoling

6.出现unfolding窗口后，在click mode下，选取technique的follow boundary

7. 再选择对象，此时点选的点为路径起始位置

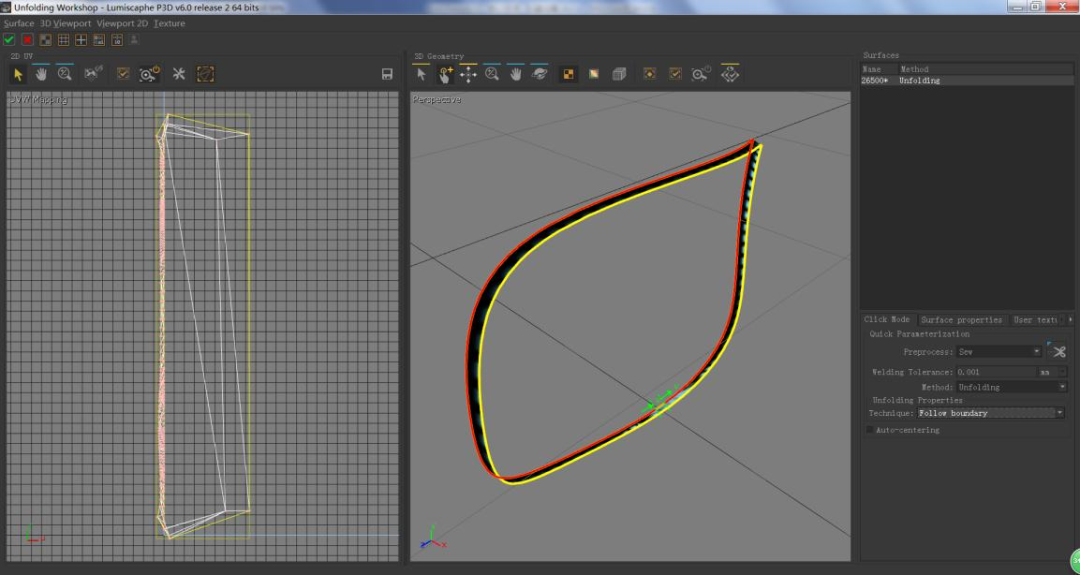

8. 然后在点选路径终点，此时会出现红色线段环绕所需路径

9.若是红色线段为相反，可在surfaceproperties中，选择swap boundarymarkers进行翻转

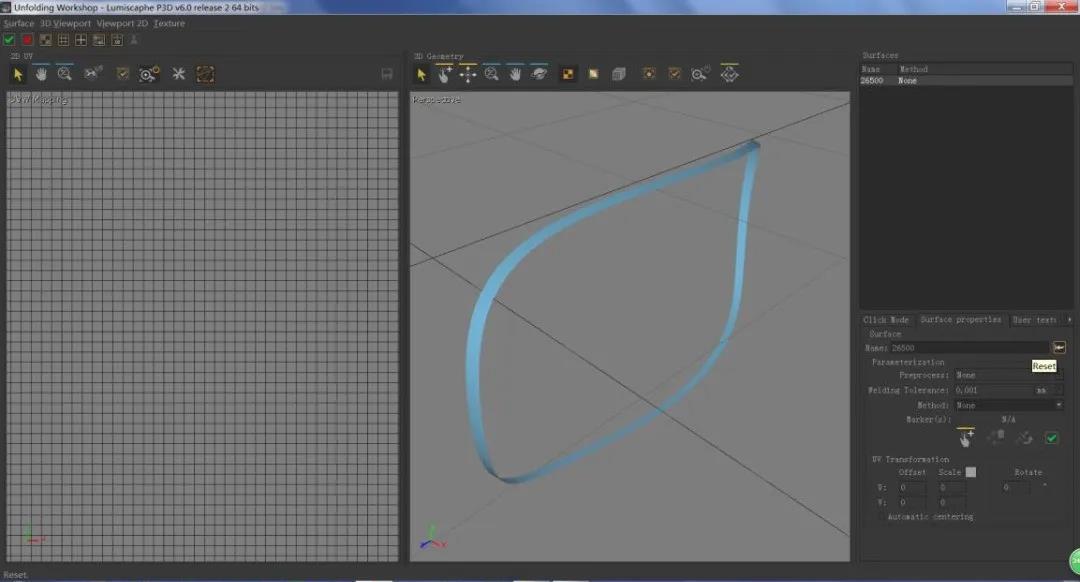

10.若是起始点选择错误或是想重新选择，可在surface properties中，选择reset

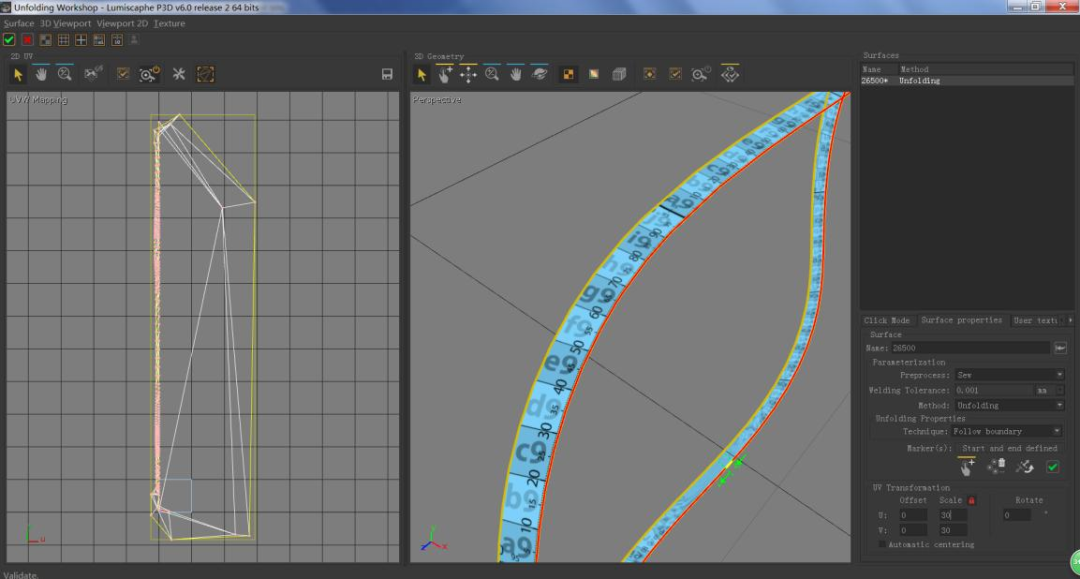

11. 设定u、v 的数字为30

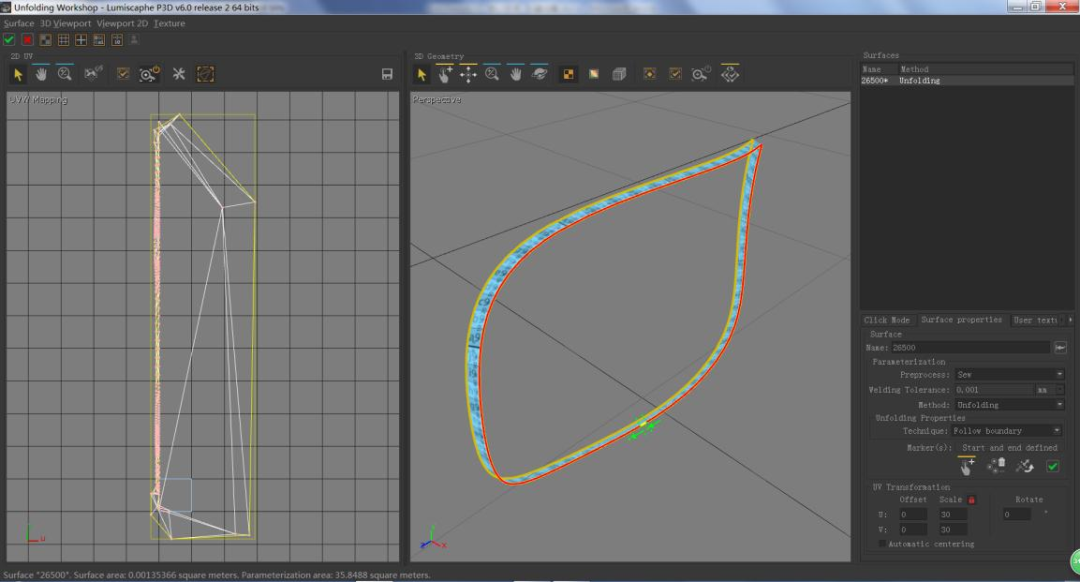

12. 拉近检视uv排列

13. 点选左上角打勾即可完成设定

14. 另一条线请重复以上步骤

15. 建立一个提案，然后上材质

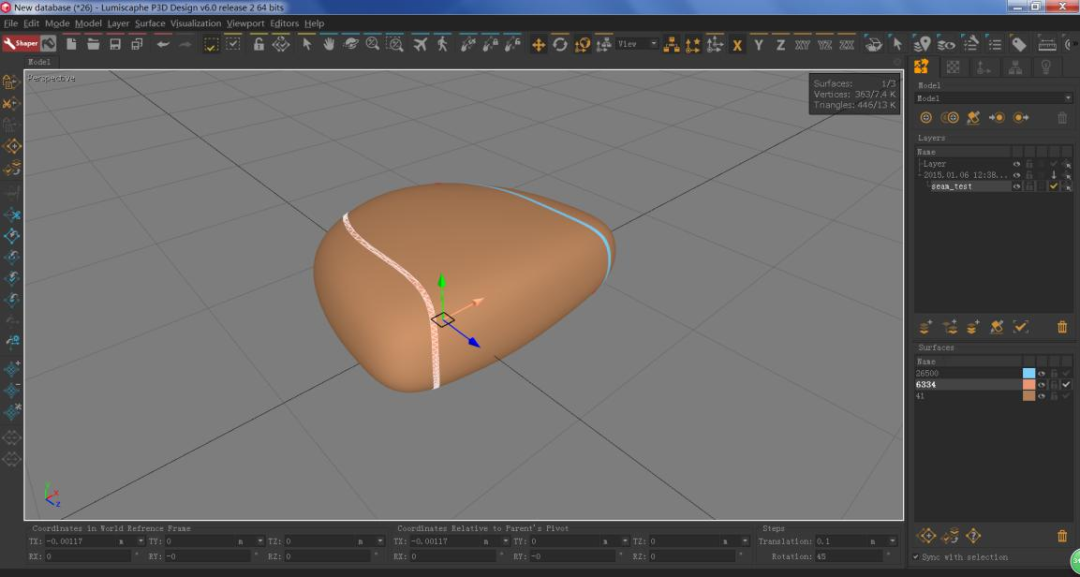

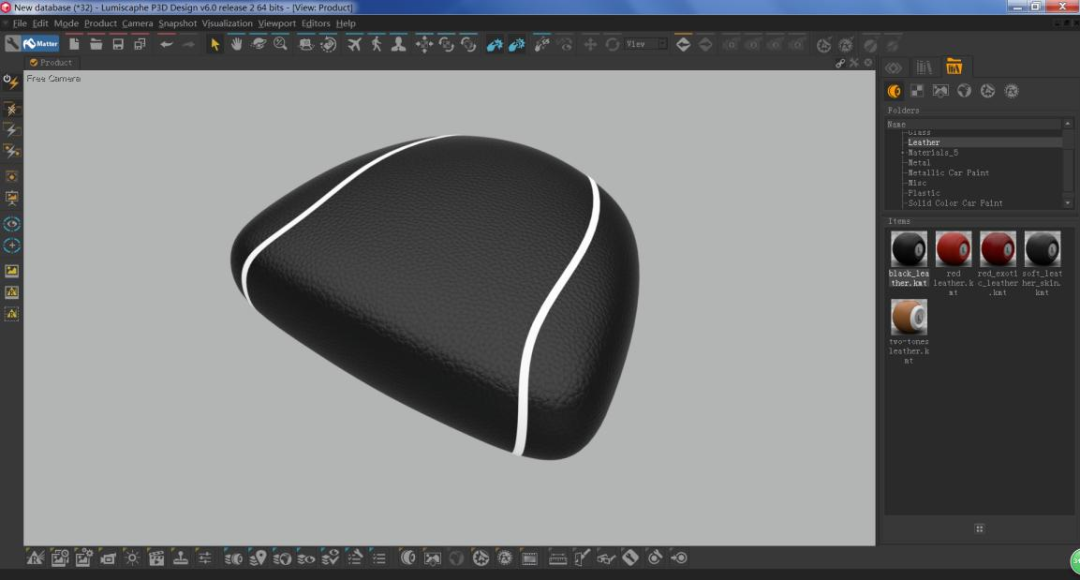

16. 在车缝在线seam的材质，并调整比例，即可完成。
